جزئیات محصول:
پرداخت:
|
| نام محصول: | تجهیزات حفاری سنگ هسته ای | وزن: | 150 کیلوگرم |
|---|---|---|---|
| فشار دستگاه را تحت تأثیر قرار دهید: | 15-21.5MPa | Max. حداکثر rotating pressure فشار چرخش: | 10MPa |
| Max. حداکثر torque گشتاور: | 0-750N · m | فرکانس تأثیرگذاری: | 40-60 هرتز |
| سرعت چرخش: | 0-300r / min | برق نصب شده: | 45kw |
| برجسته: | ZD338 Hard Rock Drilling Equipment,Hydraulic Rock Drilling Rig,heavy duty Hard Rock Drilling Machine |
||

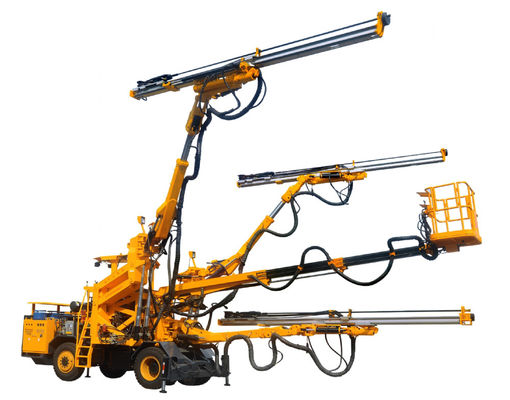

دکل حفاری هیدرولیک سنگین ZD338 سنگین برای تونل زنی
دکل حفاری سنگ ZD338 برای تونل سازی تجهیزات پیشرفته تونل سازی سنگین برای حفاری تونل است.این خودرو با سه بازوی مته هیدرولیک سنگین همراه است.دو بازو می تواند تا 2 متر ارتفاع داشته باشد ، و سوم می تواند سوراخ های رو به پایین را با میله های مته متصل مته کند.کالسکه هیدرولیکی موجود است ، و منطقه عملیاتی بسیار بزرگ است.این تجهیزات حفاری از مکانیزاسیون بالایی برخوردار است.می توان از آن برای تونل ترافیک با سطح مقطع 20-100 متر مربع و همچنین حفاری معدن فلزی ، حفر حفره زیرزمینی و غیره استفاده کرد.
ویژگیs:
1. سه مجموعه از عملکرد بالا DZYG38B با مته سنگین هیدرولیک سنگین هیدرولیک تصویب شده است ، آوردن دکل حفاری سنگ مزایای بسیاری از جمله سرعت حفاری بالا ، سطح انرژی پایین ، سر و صدای کم و راندمان بالا را به همراه دارد.
2. سیستم کنترل اتوماتیک می تواند به طور موثری پدیده سرریز و فرسایش را کاهش داده و راندمان حفاری را بسیار بالا ببرد.
3. دستگیره های دریل هیدرولیک سنگین و پیشرانه آلیاژ آلومینیوم با استحکام بالا با مکانیزم بالابری اتوماتیک بالابری و مکانیزم های بالابری بازوی مته همراه است ، به دکل حفاری سنگ ZD338 چندین ویژگی مهم مانند عملکرد دقیق موقعیت یابی ، کارکرد آسان ، منطقه عملیاتی بزرگ و کامل را می دهد.
4- شاسی بلند خود دارای قدرت زیادی است ، بنابراین دکل حفاری از قابلیت کشش عالی و قابلیت سازگاری عالی در جاده ها برخوردار است.سیستم هیدرولیک پیاده روی نوع بسته می تواند با تغییر سرعت ناپایدار ، چرخش جهت هیدرولیک ، تجربه رانندگی عالی و عملکرد قابل انعطاف دست یابد.
مشخصات فنی:
| وزن مجموع | 32 تن | عرض | 3.2 متر |
| طول کل (در حمل و نقل) | 14.3 متر | حداقلقد | 3.8 متر |
| مته سنگ هیدرولیک | |||
| DZYG38B | 3 مجموعه | وزن | 150 کیلوگرم |
| فرکانس تأثیرگذاری | 40-60 هرتز | حداکثرسرعت میله مته | 300r / min |
| حداکثرگشتاور میله دریل | 500N.m | قطر سوراخ | 45-102 میلی متر |
| بازوی مته هیدرولیک | |||
| AB741 | 3 مجموعه | طول کشش | 1600 میلی متر |
| حداکثربلند کردن قد (بازوها در دو طرف) | 2000 میلی متر | ||
| پروانه هیدرولیک | |||
| AT1541 | 3 مجموعه | طول پیشرانه | 5525 میلی متر |
| طول جبران خسارت | 1600 میلی متر | ||
| کالسکه هیدرولیک | |||
| AF321 | 1 ست | طول کشش | 4000 میلی متر |
| ظرفیت بارگیری | 500 کیلوگرم | ||
| شاسی | |||
| موتور | VOLVO TAD721-V1 | قدرت | 195kW |
| حداکثرسرعت پیاده روی | 15 کیلومتر در ساعت | قابليت پذيري | 14 درجه |
| شعاع چرخش | 9.4m / 12.6m | ||
| نیروگاه هیدرولیک | |||
| قدرت الکتروموتور | 3 × 45kW | حداکثرفشار | 250bar |
| کمپرسور هوا | |||
| قدرت | 5.5 کیلو وات | فشار هوای کار | 4-6.5bar |
| منبع تغذیه | 380V / 50Hz | ||
مته سنگی هیدرولیک DZYG38B
| وزن | 150 کیلوگرم |
| فشار دستگاه را تحت تأثیر قرار دهید | 15-21.5MPa |
| حداکثرفشار چرخش | 10MPa |
| حداکثرگشتاور | 0-750N · m |
| فرکانس تأثیرگذاری | 40-60 هرتز |
| سرعت چرخش | 0-300r / min |
| برق نصب شده | 45 کیلو وات |
