جزئیات محصول:
پرداخت:
|
| تایپ کنید: | دکل حفاری دوار | رنگ: | سفارشی |
|---|---|---|---|
| شماره مدل: | XY-1A | ولتاژ: | 220 / 380V |
| طریقه استفاده: | هدف موتی | کاربرد: | تجهیزات حفاری چاه آب |
| عمق حفاری: | 30--180 متر | زاویه حفاری: | 90 درجه ~ 75 درجه |
| وزن مته: | 610 کیلوگرم | سکته مغزی دوک نخ ریسی: | 450 میلی متر |
| برجسته: | 180m Horizontal Directional Drilling Rigs,Hydraulic HDD Drilling Machine,Horizontal Water well drilling machine |
||

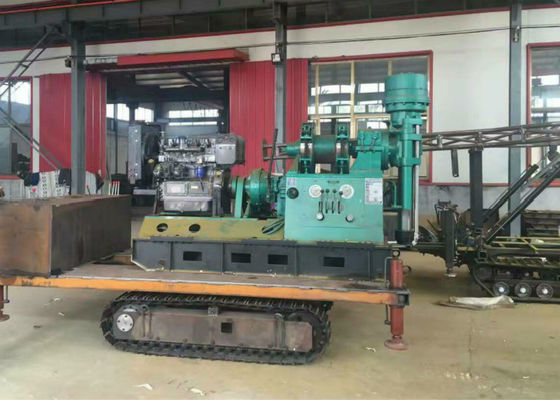

دکل حفاری افقی ماشین آلات مهندسی سرعت بالا
امکانات:
♦ با دستگاه تغذیه هیدرولیک ، راندمان حفاری بالا ، کاهش نیروی کار.
♦ این دکل مجهز به مکانیزم نگهدارنده فک فوقانی و میله حفاری درایو شش ضلعی است که می تواند بدون خاموش بودن ، راندمان بالا ، ایمن و قابل تعویض جایگزین شود.
♦ یک فشار فشار سوراخ نصب شده است که فشار را نشان می دهد تا وضعیت داخل سوراخ کنترل شود
structure ساختار جمع و جور ، حجم کم ، سبک وزن ، جداشدگی زیاد ، حمل و نقل آسان و مناسب برای عملیات در مناطق دشت زینتی.
دکل حفاری جهت دار XY-1A Horizontal Directional Drilling یک دستگاه از نوع سبک با تغذیه هیدرولیک با سرعت بالا است.XY-1A (YJ) و XY-1A-1 بر اساس XY-1 A طراحی شده اند.
برنامه های کاربردی:
♦ حفاری برای اکتشاف عمومی و بررسی کانسارهای جامدانی ، بررسی ژئوتکتونیک مهندسی و سوراخ های بازرسی بتن.
bit بیت مته الماس ، بیت مته آلیاژ و غلتک مته فولادی و غیره برای حفاری با توجه به ساختارهای مختلف زمین شناسی در دسترس هستند.
♦ هنگامی که سوراخ های نهایی به ترتیب 75 میلی متر و 46 میلی متر قطر دارند ، عمق سوراخ دارای امتیاز به طور جداگانه 100 متر و 180 متر است.عمق حداکثر ممکن نیست
بیش از 110٪ آن در هر سوراخ حفر شده است. قطر سوراخ مجاز حداکثر 150 میلی متر است.
پارامترهای اصلی
| پارامتر دستگاه وحدت | |
| عمق حفاری | 30--180 متر |
| کالیبر میله مته | 50 42 میلی متر |
| کالیبر سوراخ پایان | 75 46 میلی متر |
| حداکثرکالیبر هو | 220 میلی متر |
| زاویه حفاری | 90 درجه ~ 75 درجه |
| وزن مته (بدون قدرت) | 610 کیلوگرم |
| ابعاد دستگاه وحدت | 2.1 * 0.9 * 1.3m |
| دوک | |
| سرعت دوک نخ ریسی | 130 ، 300 ، 480 ، 730 ، 830 ، 1045r / min |
| سکته مغزی دوک نخ ریسی | 450 میلی متر |
| بلند کردن | |
| ظرفیت بلند کردن خط Max.single | 1600 کیلوگرم |
| سرعت بلند کردن تک خط | 1.06 ، 0.67 ، 0.32m / s |
| کالیبر Wirerope | 13 میلی متر |
| اندازه گیری مکعب Wirerope | 35 متر |
| کالیبر را در آغوش بگیرید | 254 میلی متر |
| عرض کمربند فولدگیت را در آغوش بگیرید | 50 میلی متر |
| فاصله بین مته و سوراخ | 230 میلی متر |
| پمپ گل | |
| تایپ کنید | دوقلوهای تک کاره افقی |
| جابه جایی | 170L / min |
| فشار حداکثر | 1.5Mpa |
| فشار کار | 0.7Mpa |
| قدرت | |
| موتور دیزل | S1105 18HP |
| موتور الکتریکی | Y160M — 4 15KW |
