جزئیات محصول:
پرداخت:
|
| شرح: | دستگاه حفاری هسته هیدرولیک | مدل: | HYDX -4 |
|---|---|---|---|
| تایپ کنید: | نوع خزنده نوع پلاک نوع تریلر | قدرت: | 145kw |
| ابعاد: | 6250 * 2220 * 2500mm | وزن: | 12500 کیلوگرم |
| PUDP MUD: | BW250 | سرعت: | 1900 دور در دقیقه |
| برجسته: | Crawler Type Core Drill Rigs,Plaform Type Core Drilling Rig,Trailer Type Core Drilling Machine |
||

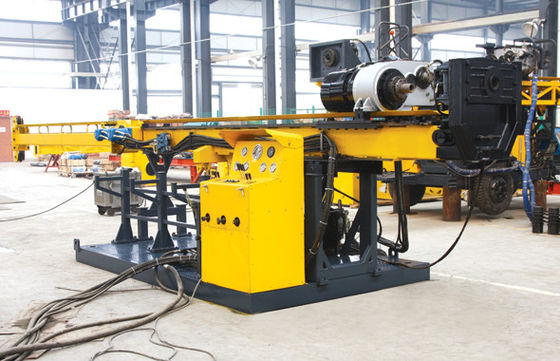

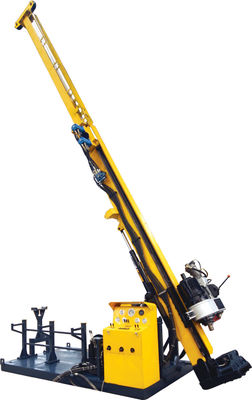

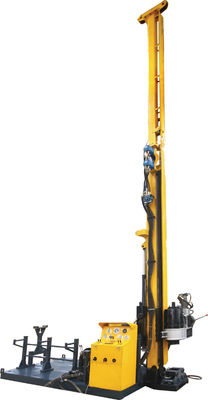

HYDX -4 145kw Crawler Type Plaform Type Core حفاری دکل
دکل حفاری هسته هیدرولیک HYDX-4 از هیدرولیک و روتاتور کامل هیدرولیک اتخاذ فن آوری خط سیم کشی ، دکل نوع غالب برای جستجوی ذخایر معدنی جامد در مناطق توسعه یافته در جهان بوده است.این همچنین جهت توسعه فن آوری حفاری و تجهیزات حفاری در چین است.
این نوع دکل حفاری زمین شناسی هیدرولیک می تواند جایگزین محصولات وارداتی شود.این می تواند برای اکتشاف و جستجوی زمین شناسی ، متالورژی ، زغال سنگ ، نفت ، گاز طبیعی ، آب های زیرزمینی و صنایع دیگر استفاده شود.
دکل حفاری هسته هیدرولیک HYDX-4 به یک پمپ رانندگی موتور سری مجهز شده است.تغذیه و بلند کردن روتاتور در ساختار سیلندر که به طور مستقیم فشار می یابد هدایت می شود ، با یک ضربه 3.5 متر (11.5 پا).
چرخش دوک نخ ریسی توسط یک موتور واحد هدایت می شود.دارای چهار تغییر مکانیکی دامنه سرعت است و می توان سرعت را با تغییر دنده ها به صورت هیدرولیکی تنظیم کرد.دکل حفاری زمین شناسی هیدرولیک از لحاظ ساختاری ساده است.
سبک و آسان برای انتقال است.دکل دارای توابع کشویی و لمس کردن زمین است.اسپندل با سیلندر هیدرولیک برداشته و پایین آمد.می توان آن را برای حمل و نقل و نقل مکان کرد.سوراخ دوک نخ ریسی به قطر بزرگ است.
Ⅱ.پارامترهای اصلی
ظرفیت مخزن هیدرولیک پمپ اولیه ظرفیت اصلی ظرفیت بست بستر اتصال سیم بی سیم دیگران
| دیزل موتور دکل حفاری هسته هیدرولیک HYDX-4 | مدل | کامینز 6BTA5.9-C180 (آب خنک کننده با توربوشارژ و شارژ) |
| جابه جایی | 5.9L (1.56 گالن آمریکا) | |
| قدرت | 132Kw (180HP) | |
| دارای امتیاز RPM (تنظیم کارخانه) | 2200 دور در دقیقه | |
| ظرفیت حفاری دکل حفاری زمین شناسی هیدرولیک | دکل حفاری هسته هیدرولیک BQ | 1000 متر (3280feet) |
| دکل حفاری هسته هیدرولیک NQ | 700 متر (2296 پا) | |
| دکل حفاری زمین شناسی HQ | 500 متر (1640 پا) | |
| دکل حفاری زمین شناسی هیدرولیک PQ | 300 متر (984 فوت) | |
| موتور چرخشی | سازنده متغیر موتور هیدرولیک: SAUER-DANFOSS | |
| RPM | چهار شیفت / راه راه 0-1100 در دقیقه تغییر می کند | |
| نسبت ها | اول 14.422: 1 2 8.171: 1 3 4.519: 1 4 2.652: 1 | |
| دکل حفاری هسته هیدرولیک مته Head HYDX-4 | سر بازکن | سبک محوری ، Manual actuated |
| هیدرولیک چاک (PQ) | هیدرولیکی باز شده ، بستن بهار دیسک ، ظرفیت بسته نگهدارنده محوری نوع بسته 222 400 نیوتن | |
| حداکثردکل حفاری زمین شناسی هیدرولیک گشتاور | 3700 N · m (2727 lbf · ft) | |
| قطر را نگه دارید | 121 میلی متر (4.76 اینچ) | |
| حداکثرظرفیت بلند کردن اسپیندل | 150 کیلو نیوتن (33720 پوند) | |
| حداکثرتغذیه دکل حفاری هسته هیدرولیک HYDX-4 | 60 کیلو نیوتن (13480 پوند) | |
| پمپ هیدرولیک جابجایی متغیر محوری پیستون پمپ Triplex برای رانندگی روتاتور ، پمپ گل وینچ و جکهای تراز کردن.با سیستم سنجش بار. | سازنده: DANFOSS پمپ 1: 148LPM در 31.5MPa پمپ دوم: 120LPM در 28MPa 3 پمپ: 50 LPM در 16MPa | |
| ظرفیت حفاری هسته هیدرولیک HYDX-4 | 310 L (82 گالن آمریکا) | |
| نیروی بالابر (تک سیم) | 57kN (12814 lbf) (درام لخت) | |
| سرعت بالابر (تک سیم) | 38-70 متر در دقیقه (طبل لخت) | |
| دکل حفاری زمین شناسی هیدرولیک | قطر سیم فولادی | 18 میلی متر (0.71 اینچ) |
| طول سیم فولادی | 50 متر (164 فوت) | |
| نیروی بالابر (تک سیم) | 1200 کیلوگرم (2646 پوند) (طبل لخت) | |
| سرعت بالابر (تک سیم) | 60-90m / min (طبل لخت) | |
| قطر سیم فولادی | 5.3 میلی متر (0.2 اینچ) | |
| طول سیم فولادی | 1000 متر (3280 فوت) | |
| ارتفاع ماست | 9.6 متر (31.49 پا) | |
| زاویه تنظیم ماست | 0 ° — 90 ° | |
| زاویه حفاری | 45º خاموش افقی به 90 درجه پایین | |
| تغذیه را بکشید | 15000 کیلوگرم (33075 پوند) | |
| مست | تغذیه نیرو | 6000 کیلوگرم (13230 پوند) |
| راد نگه دار | 3m یا 6m (9.84feet یا 19.68feet) | |
| تغذیه سکته مغزی | 3500 میلی متر (137.80 اینچ) | |
| سکته مغزی | 600 میلی متر (23.62 اینچ) | |
| تایپ کنید | پمپ تلاقی Triplex Plunger | |
| پمپ گل | مدل | BW160 / 10 |
| سکته | 70 میلی متر (2.76 اینچ) | |
| فشار تخلیه | 2.5 ، 4.0 ، 6.5 ، 10.0 Mpa (363 ، 580 ، 943 ، 1450 psi) | |
| دامنه بستن | 55.5-110 میلی متر (2.19-4.33 اینچ) از طریق سوراخ Ф154mm (6.06 اینچ) | |
| وزن (نوع سکو) | 9300 کیلوگرم (20506 پوند) | |
| دیگران | ابعاد (L × W × H) | 2200 51 5100 50 2650 میلی متر (200 × 86.6 × 104.3 اینچ) |
| راه حمل و نقل | خزنده |
