جزئیات محصول:
پرداخت:
|
| طریقه استفاده: | چاه آب | شاسی: | تریلر 8 تایر |
|---|---|---|---|
| فناوری حفاری: | چرخش چرخشی | PUDP MUD: | 850L / min ، 20mpa |
| TILL TOWER: | ارتفاع 11.6 متر | میله مته: | 6.5 متر در هر قطعه |
| قدرت: | دیزل 65kw | بلند کردن: | 2 مجموعه |
| حداکثر عمق مته: | 300 متر | قطر سوراخ: | 450 میلی متر |
| برجسته: | SPJT300 Rotary Well Drilling Rig,Rotary Water Well Drilling Rig |
||

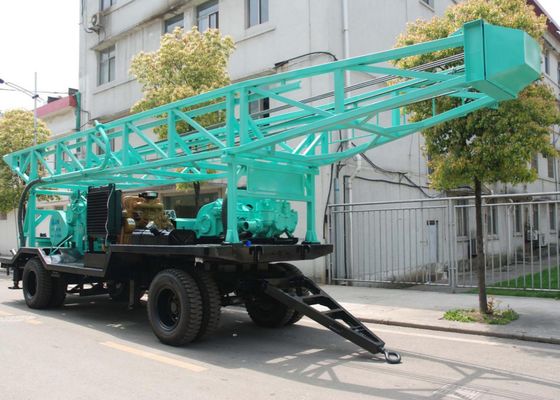

8 تریلر تایر SPJT300 دکل حفاری چاه آب دوار
دکل حفاری آب چاه SPJT300 بر روی یک تریلر نصب شده است.این دکل حفاری می تواند از طریق گردش گل های دوار یا تکنیک حفاری DTH کار کند.دکل حفاری چاه آب چاه تریلر SPjT300 برای خاک رس ، شن ، ماسه سنگ مزار و سنگ قشر مناسب است.برای اضافه کردن و کاهش فشار در حین حفاری دستگاه ویژه ای اضافه می کنیم که می تواند کارایی زیادی را افزایش دهد.پای هیدرولیک بالا و برج هیدرولیک برای صرفه جویی در کار و حفظ ایمنی در هنگام کار انتخاب شده اند.
◎ هنگام حفاری ، دکل حفاری از یک موتور دیزلی مستقل به عنوان نیرو استفاده می کند و از انتقال مکانیکی برای ایجاد یک وینچ مکانیکی و جدول چرخشی در همان زمان استفاده می کند.
r دکل حفاری به چهار پایه پشتیبانی هیدرولیکی مجهز است ، که می تواند همزمان و به طور مستقل حرکت کند و سطح بندی سریع دکل حفاری را تسهیل می کند.علاوه بر این ، دو پای عقب می توانند به صورت افقی امتداد داشته باشند ، بنابراین پایداری کل دکل حفاری را بهبود می بخشد.استفاده از سیلندرهای هیدرولیک برای بلند کردن برج مناسب ، قابل اعتماد و ساده برای استفاده است که می تواند نیازهای ساخت و ساز در شرایط مختلف کار را تا حد زیادی برآورده سازد.
قطعات اصلی دکل حفاری مانند وینچ ، تورنت ، گیربکس ، برج و شاسی ، توسط کارخانه ما به طور مستقل و با عملکرد پایدار و قابل اعتماد تولید می شوند.
r دکل حفاری برای حفاری ساختمان های مرتفع ، پل ها ، معادن زمین شناسی ، بنادر ، پایه های سد ، ساخت چاه آب ، پمپ حرارتی منبع زمین پیچیده و غیره مناسب است.
r دکل حفاری ساده برای کار ، دارای قابلیت استفاده قوی ، تعمیر و نگهداری مناسب ، سرمایه گذاری کم و اثر سریع است و بهترین محصول برای کاربران است.
PATAMETER اصلی
|
قطر سوراخ حفاری |
500 میلی متر |
برج مته بار دارای امتیاز |
180KN |
| عمق | 300 متر |
ارتفاع برج مته |
11.6 متر (SPJT300) |
|
حداکثر صفحه کلیدگشتاور |
8.0KN / m | بعد، ابعاد، اندازه | 124 × 2.47 میلیون × 3.4 میلیون |
| سرعت | جهت عقربه های ساعت (معکوس) 44،77،139 دور در دقیقه | قدرت | 80 اسب بخار |
|
قطر turncase |
450 میلی متر | وضعیت حمل و نقل |
به صورت عمده / تریلر |
|
ظرفیت بلند کردن طناب تک بالابر اصلی |
30KN |
وزن دکل اصلی |
13.5 تن (SPJT300) |
|
ظرفیت بلند کردن طناب منفی آسانسور ثانویه |
20KN |
وزن میله مته ، لوله و بیت |
6.6 تن |
| پمپ گل | BW850 / 20 (فشار 20Mpa / 850L / دقیقه) | ||
پیکربندی یک مجموعه از spjt300
| نه | کد | نام | تعداد | تذکر |
| آ | دکل اصلی | 1 گروه | ||
| 1 | 1C-0 | صفحه کلید | 1 گروه | |
| 2 | 2-0 | بلند کردن | 1 گروه |
گیربکس و کلاچ پیشرفته |
| 3 | 3B-0 | انتقال | 1 گروه | مدل 4135Na |
| 4 | FT0-0 | برج مته | 1 ست | |
| 5 | BW850 / 20 | پمپ گل | 1 ست | از جمله ابزار و شیلنگ |
| 6 | تجهیزات جانبی | 1 ست | (سیم فولادی 80m به علاوه 120 متر ، پوشش محافظ و غیره) | |
| ب | ابزارها | |||
| 1 | FG1-0 | شیر آب | 1 قطعه | |
| 2 | FG2-0 | گروه بلوک | 1 قطعه | |
| 3 | FG3B-0/8000 | میله کلی | 1 قطعه | L ＝ 7650 میلی متر |
| 4 | FG5-0 | بالابر | 1 قطعه | |
| 5 | FG7-4 | مشترک | 1 قطعه | |
| 6 | FG8-0 | چنگال | 1 قطعه | |
| 7 | FG9A-0 | چنگال | 1 قطعه | |
| 8 | 2-6A-0 | شافت | 1 قطعه | |
| 9 | 21/2 " | شلنگ | 1 قطعه | |

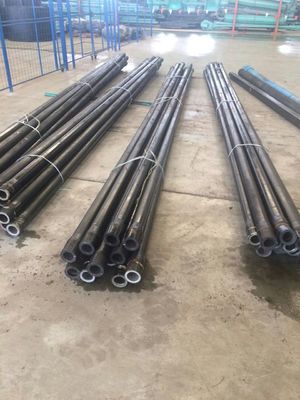

| 10 | FG12-4 / 6500 / R780 | میله مته 89 * 10 * 6500mm | 43 قطعه | جنس: R780 |
| 11 | FG7-1 / 2 | مشترک | 43 پارچه |
نوع پمپ گل |
|
|
| قطر سیلندر |
150 (میلی متر)
|
|
سکته |
180 (میلی متر) | |
سرعت پمپ |
82 دور در دقیقه | 58r / min |
جریان |
850 (لیتر در دقیقه) | 600 (لیتر در دقیقه) |
فشار |
2.0 (MPa) | 3.0 (MPa) |
قدرت |
37 (Kw) | |
اندازه شکل |
2000 * 1030 * 1400 (میلی متر) | |
وزن |
1500 (کیلوگرم) | |
