جزئیات محصول:
پرداخت:
|
| نام: | دستگاه حفاری هسته ای برای معدن | BRQ / BQ: | 1500M |
|---|---|---|---|
| HRQ / HQ: | 1000M | PHD / PQ: | 680M |
| واحد استاندارد Prime Mover: | کامینز 6CTA8.3-C195 | ابعاد حمل و نقل (LxWxH): | 6250 × 2220 × 2730 میلی متر |
| NRQ / NQ / NQ2: | 1300M | توان (حداکثر) در 2500 دور در دقیقه: | 145 کیلو وات |
| رتبه بندی گشتاور و RPM: | 4650N.m | وزن: | 10000 کیلوگرم |
| برجسته: | 1000m Hydraulic drill rig,Wheel Type Core Drill Rigs,Full Hydraulic Drilling Rig |
||

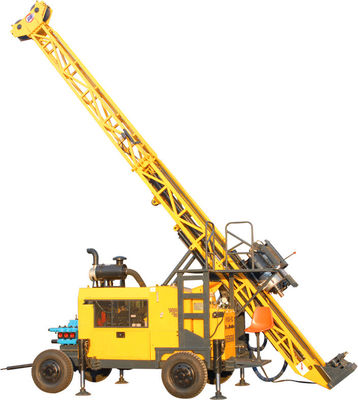

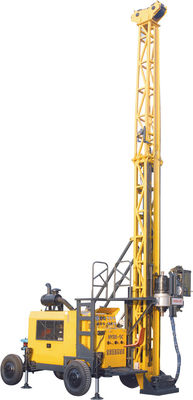

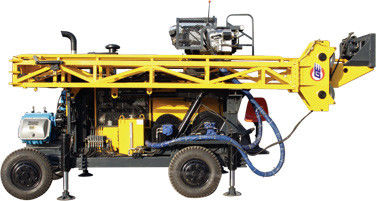

ماشین حفاری هسته ای کامل 1000m چرخ نوع
مدل جدید 5C دکل حفاری هسته هیدرولیک کامل پیشرفته است یک دکل حفاری هیدرولیک معمولی در تریلر چرخ ، با روش مرجع از تجهیزات مشابه در داخل و خارج از کشور است.دکل حفاری از طراحی معقول و عملکردی عالی برخوردار است.این کار برای بهره برداری و نگهداری آسان است.
دکل حفاری رانندگی کامل هیدرولیک ، تایر از نوع لاستیک را تصویب می کند ، بنابراین یک دکل حفاری هیدرولیک معمولی در پیش پرده چرخ است.سر مته توسط موتور متغیر با عملکرد دنده های مکانیکی دو سرعته ، تغییر سرعت پایدار با ساختار پیشرفته و ساده هدایت می شود.سر مته با سیستمی که اسپیندل توخالی و سیلندر روغن را با زنجیره وصل می کند تغذیه و هدایت می شود.این سیستم عملکردی دارد ، اگر میله های پیستونی استوانه روغن که مسافت مشخصی را حرکت می دهند ، حرکت مته را در مسافت دو برابر کنید.دکل را می توان در محدوده زاویه 0 تا 90 درجه برای سوراخ حفاری آن با مرکز ثقل کم و پایداری خوب واحد کلی تنظیم کرد.دکل دزدکی از دید خوب و شرایط کار گسترده و راحت را در اختیار اپراتور قرار می دهد.دکل در ساختار کلی بسیار زیبا به نظر می رسد و اندیشه طراحی افراد گرا را مجسم می کند.
(1) عملکرد قابل اعتماد
با استناد به دستورالعمل خرید تجهیزات کمکی مهم در سطح بین المللی ، موتور دیزل ، پمپ هیدرولیک ، دریچه های اصلی ، موتورها ، گیربکس های خزنده و قطعات یدکی کلیدی هیدرولیک ، همگی محصولات مارک های معروف را در داخل و خارج از کشور پذیرفته اند.
(2) دکل حفاری هیدرولیک با راندمان بالا در تریلر چرخ
با گشتاور بزرگ ، اختصاص واحد قدرت بالا و با طراحی مناسب ساختار و روش کارکرد پیشرفته و طول 6 متری (19.7 فوت) طول میله مته ، همه اینها کارایی و کارایی عملکرد دکل حفاری را تضمین می کند.
(3) حفاظت از محیط زیست
با انتشار آلاینده کمتر موتور دیزل ، طراحی نویز حرفه ای ، طراحی دکل حفاری کاملاً مناسب برای کارایی و عملکرد شهری است.
(4) دریل حفاری هیدرولیک صرفه جویی در انرژی در تریلر چرخ
با استفاده از روش پیشرفته کنترل حساس به بار ، دکل حفاری باعث کاهش مصرف برق و تولید گرما به پایین ترین سطح شده است.تجهیزات با اولویت بندی کامل ، ساختار جمع و جور ، عملکرد و عملکرد قابل اعتماد به راحتی ، اولویت تجهیزات در دکل حفاری هسته هیدرولیک کامل در بازار داخلی فعلی است.
1. پمپ هیدرولیک اصلی ، شیر و موتور همه از مارک های معروف بین المللی گرفته شده است.
2. Batholith به طراحی تایر (با دستگاه چرخش) یا مسیر فولادی (اختیاری) تقسیم شده است که مجهز به دستگاه پشتیبانی هیدرولیکی است.
3. دکل دکل حفاری کامل هیدرولیک آسانسور / هیدرولیک نیرویی را اتخاذ کرده است که با عملکرد لمسی می توان آن را برای ذخیره سازی و حمل و نقل برابر کرد.
4. سیستم هیدرولیک کنترل حساسیت به بار را با استفاده از سکوی عملکرد بالا و سکوی کار با دیواره پذیرفت.
5. تغذیه سر دنده چرخ دنده ای اسپیندل دستگاه رانندگی دو سرعته با سیستم تغذیه با برد طولانی را تصویب می کند.
6. چرخش سر نیرو رانندگی تک موتور را با 2 درجه جعبه دنده و تغییر سرعت سرسره هیدرولیکی اتخاذ می کند.
7. دیافراگم دکل حفاری هسته ای به نگهدارنده هیدرولیک ، مرکز متصل است.
| موتور دیزل | مدل | کامینز 6CTA8.3-C195 (آب خنک شده با توربوشارژ و شارژ) |
| جابه جایی | 8.3L (2.19 گالون آمریکا) | |
| قدرت | 145kW (195HP) | |
| دارای امتیاز RPM (تنظیم کارخانه) | 2200 دور در دقیقه | |
| ظرفیت حفاری | BQ | 1500 متر (4920 فوت) |
| NQ | 1300 متر (4264 پا) | |
| دفتر مرکزی | 1000 متر (3280 فوت) | |
| PQ | 680 متر (2230 پا) | |
| سر مته | موتور چرخشی | موتورهای هیدرولیک دوتایی - سازگار با متغیر و برگشت پذیر: SAUER-DANFOSS |
| RPM | دو تغییر / تغییر ثابت 0-1145 در دقیقه | |
| نسبت ها | اول 8.776: 1 2 2.716: 1 | |
| سر بازکن | یک راه کشویی با درایو هیدرولیک | |
| هیدرولیک چاک (PQ) | هیدرولیکی باز شده ، بستن بهار دیسک ، ظرفیت بسته محوری نوع بسته شده معمولی 222 400 نیوتن | |
| حداکثرگشتاور | 4650 N · m (3427 lbf · ft) | |
| قطر را نگه دارید | 121 میلی متر (4.76 اینچ) | |
| حداکثرظرفیت بلند کردن اسپیندل | 150 کیلو نیوتن (33720 پوند) | |
| حداکثرقدرت تغذیه | 75 کیلو نیوتن (16860 پوند) | |
| بسته بندی پمپ اولیه | محور متغیر محوری پیستون پمپ سه گانه برای رانندگی چرخش سر مته ، بالابر اصلی ، پمپ گل و وینچ خط. | سازنده: DANFOSS پمپ 1: 150LPM در 28.5MPa پمپ دوم: 120LPM در 25MPa 3 پمپ 3: 102 LPM در 25MPa |
| مخزن هیدرولیک | ظرفیت | 420 L (111 گالون ایالات متحده) |
| سرعت بالابر (تک سیم) | 38-70 متر در دقیقه (طبل لخت) | |
| ظرفیت اصلی | نیروی بالابر (تک سیم) | 77kN (17310 پوند) |
| بلند کردن | قطر سیم فولادی | 18 میلی متر (0.71 اینچ) |
| طول سیم فولادی | 50 متر (164 فوت) | |
| سرعت بالابر (تک سیم) | 164m / min (طبل لخت) | |
| ظرفیت خط سیم | نیروی بالابر (تک سیم) | 12 KN (2698 lbf) (درام لخت) |
| بلند کردن | قطر سیم فولادی | 6 میلی متر (0.24 اینچ) |
| طول سیم فولادی | 1500 متر (4920 فوت) | |
| ارتفاع ماست | 11 متر (36 فوت) | |
| زاویه تنظیم ماست | 0 ° — 90 ° | |
| زاویه حفاری | 45 درجه -90 درجه | |
| مست | تغذیه سکته مغزی | 3800 میلی متر (150 اینچ) |
| سکته مغزی | 1500 میلی متر (59 اینچ) | |
| تغذیه را بکشید | 15000 کیلوگرم (33075 پوند) | |
| تغذیه نیرو | 7500 کیلوگرم (16538 پوند) | |
| راد نگه دار | 3m یا 6m (9.84feet یا 19.68feet) | |
| گیره پا پمپ گل | تایپ کنید | پمپ سه گانه پمپ تلاقی |
| مدل | BW250 | |
| سکته | 100 میلی متر (3.9 اینچ) | |
| حجم خروجی | 250،145 ، 90 ، 52 لیتر در دقیقه (66 ، 38 ، 24 ، 14 گالن آمریکا / دقیقه) | |
| فشار تخلیه | 2.5 ، 4.5 ، 6.0 ، 6.0 Mpa (363 ، 653 ، 870 ، 870 psi) | |
| دامنه بستن | 55.5-117.5 میلی متر (2.19-4.63 اینچ) از طریق سوراخ Ф154mm (6.06 اینچ) | |
| دیگر | وزن | 10000 کیلوگرم (22050 پوند) |
| ابعاد کار (L × W × H) | 5652 × 2130 × 10200mm (222.5 × 83.9 × 401.6 اینچ) | |
| ابعاد حمل و نقل (L × W × H) | 5930 × 2130 × 2730mm (235 × 83.9 × 107.5 اینچ) | |
| راه حمل و نقل | نوع تایر |
