جزئیات محصول:
پرداخت:
|
کلمه کلیدی: | دکل حفاری اکتشاف هیدرولیک | صنعت قابل استفاده: | ساخت و ساز ، انرژی و معدن |
---|---|---|---|
نوع برق: | دیزل | ابعاد (L * W * H): | 5600 * 2120 * 2650mm |
ولتاژ: | 220V / 380V | وزن: | 8000 کیلو گرم |
ویژگی: | راندمان حفاری بالا | سرعت چرخش: | 14-650 r / min |
قدرت / سرعت دارای امتیاز: | 76Kw / 2400rpm | لوله حفاری: | قطر 64 میلی متر ، طول 3000 میلی متر |
طریقه استفاده: | چاه آب | عمق حفاری: | 400m / 800m |
برجسته: | Water Well Rotary Drilling Rig,Water Well Exploration Drilling Rig,Mineral Exploration Drilling Rig |

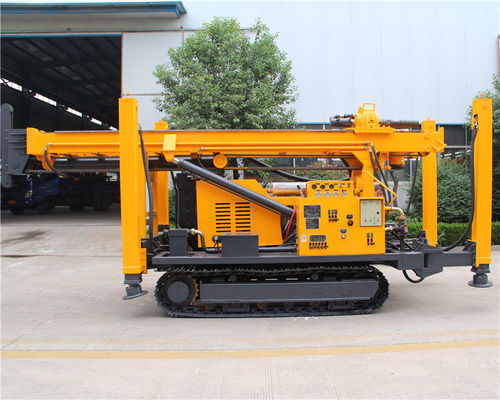

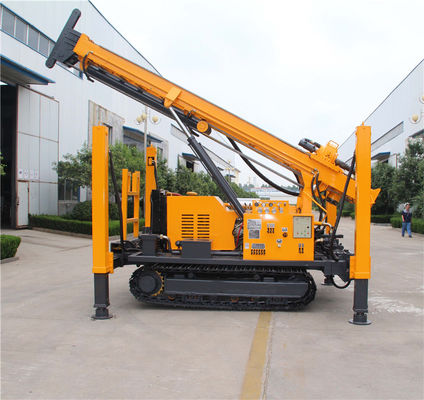

چاه آب 800 متر حفاری معدنی هیدرولیک حفاری
اطلاعات محصول:
دکل حفاری JDL-400 دکل حفاری چاه آب است که دکل حفاری گل و دکل حفاری هوا را در یک تجهیزات مخلوط می کند.این گیربکس اتوماتیک AMT ، ترس از جلو 10 درجه و چرخ دنده های معکوس 2 درجه را تصویب می کند.تعویض مثبت و منفی حساس و مناسب است.در مقایسه با گیربکس هیدرولیک ، می توان راندمان انتقال آن را دو برابر کرد و مصرف برق را نیز 35 درصد کاهش داد که این باعث می شود دستگاه کارآمدتر و صرفه جویی در مصرف انرژی باشد.
ویژگی اصلی
1. دنده از گیربکس اتوماتیک استفاده می کند ، که دارای طیف وسیعی از سرعت ها (14-650rpm) است ، می تواند گشتاور بزرگ (Max.13400N.m) را به وجود آورد ، و کنترل سرعت آن آسان است.
2. دکل یک مکانیزم دو سرعته با فشار طولانی را اتخاذ می کند ، سکته مغزی سر قدرت به 3400MM می رسد تا بازده حفاری را افزایش داده و از وقوع وصل شدن و حادثه حفاری کاسته شود.
3. دکل از پمپ های دوتایی روغن برای تهیه روغن استفاده می کند.هنگام تغذیه ، از یک پمپ منفرد استفاده می کند.هنگام بلند کردن لوله ها ، پمپ های دوتایی با هم ترکیب می شوند.اتلاف برق کم است و زمان کمکی کوتاه است.
4- دکل وظیفه اصلی انتقال مکانیکی را اتخاذ می کند ، در مقایسه با انتقال هیدرولیک ، از بین رفتن قدرت دکل کوچک است و هزینه حفاری کمتر است.
5- دکل حفاری بخشی از رابط کارکردی را در سیستم هیدرولیکی ذخیره می کند تا بتوانیم عملکرد را مطابق نیاز فنی کاربران مختلف گسترش دهیم.
پارامترهای فنی
JDL-400 را تایپ کنید | |||
ظرفیت حفاری | عمق حفاری | 400 متر | |
دیه گمانه | 115-350 میلی متر | ||
سیستم تغذیه | ظرفیت بلند کردن | 180 تن | |
ظرفیت رانش | 9 تن | ||
سر رانندگی کنید | سرعت چرخش | 14-650 r / min | |
حداکثرگشتاور | 13400N.m | ||
روش حفاری | چرخش بالای سر مکانیکی ، تغذیه هیدرولیک ، کار با پمپ گل یا DTH | ||
لایه خاک سست و سنگ بستر (سختی: F6-20) | |||
واحد قدرت | مدل موتور | YN33GBZ | |
قدرت / سرعت دارای امتیاز | 76Kw / 2400rpm | ||
ظرفیت وینچ | وینچ ابزار هیدرولیک | 1.5 تن | |
وینچ مکانیکی | 3 تن | ||
لوله مته | قطر لوله مته. | 76/89/102 میلی متر | |
طول لوله مته | 3000 میلی متر | ||
کمپرسور هوا | مصرف هوا | 16-35m3 / min | |
فشار هوا | 10.5-24.6bar | ||
شاسی خزنده | سرعت پیاده روی | 0-2 کیلومتر در ساعت | |
زاویه صعود | 20 درجه | ||
بعد، ابعاد، اندازه | حمل و نقل | 5600 * 2120 * 2650mm | |
کار کردن | 3800 * 3250 * 6700mm | ||
وزن | 8000 کیلوگرم |
1. قسمت پیاده روی:
رانندگی شده توسط موتور پیستون گشتاور بالا ، با استفاده از آهنگ های فولادی 43 * 135 * 400 ، سرعت حرکت می تواند به 2.5 کیلومتر در ساعت برسد.قدرت قوی و بادوام است.
2. قسمت قدرت:
موتور دیزل توربوشارژ 76 کیلووات در ابر تصویب شده است و قدرت ذخیره شده به 15٪ می رسد که برای ساخت فلات مناسب تر است.
3. قسمت هیدرولیک:
سیستم هیدرولیک از پمپ دوتایی 32/32 بهره می برد که عمدتاً پیاده روی ، بلند کردن برج ، تغذیه لوله مته ، بالابر لوله مته و غیره را تحقق می بخشد.
