جزئیات محصول:
پرداخت:
|
نام محصول: | دکل های حفاری افقی و جهت دار | نوع برق: | هیدرولیک |
---|---|---|---|
قدرت موتور: | 450 کیلو وات | گشتاور اسپیندل: | 70000N · m |
max. حداکثر rotation speed سرعت دوران: | 160 دور در دقیقه | مواد: | فولاد جامد |
ابعاد (L × W × H): | 14.5 × 3.15 × 3m | صنایع قابل استفاده: | کار ساخت و ساز ، دستگاه HDD |
برجسته: | Hydraulic Horizontal Directional Drilling Equipment,HDD Horizontal Directional Drilling Rigs,Hydraulic HDD Drilling Machine |

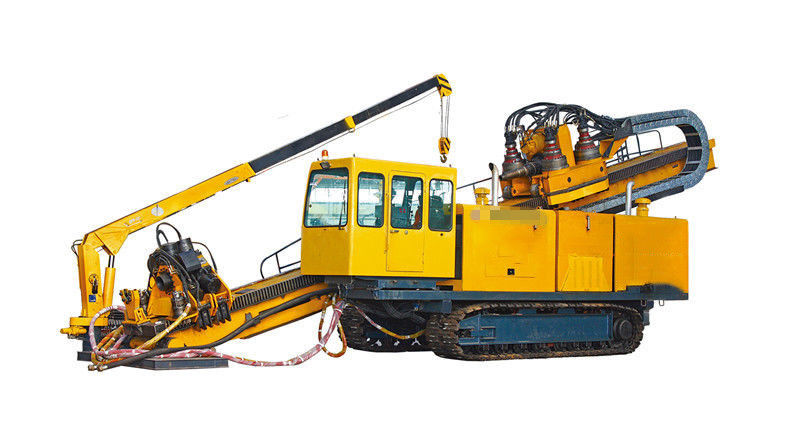

دکل حفاری FDP-180 HDD برای تخمگذار لوله های زیرزمینی
دکل حفاری جهت افقی FDP-180 که با مزایا و ویژگی های انواع سکوهای HDD در چین و خارج از کشور یکپارچه شده است ، یک دکل حفاری با کفایت بالا است که بر اساس بیش از 10 سال طراحی تجربیات توسط ما ساخته شده است.
مجهز به موتور دیزل با قدرت 450KW ، دکل حفاری به اندازه کافی قدرتمند است تا بتواند با مشکلات مختلفی روبرو شود.همه FDP-180 جدید 1800KN نیروی تغذیه و کشش و حداکثر را فراهم می کند.70000N·مگشتاور برای به دست آوردن اجراهای موفق.سیستم انتقال قفسه و پین با فناوری پیشرفته طراحی شده است که حرکت بسیار مطمئن تر و ایمن تر سر مته را تضمین می کند.خزنده با کیفیت بالا باعث می شود که دکل حفاری سریع حرکت کند.کابین اپراتور از دید وسیع و عایق صوتی خوبی برخوردار است.انواع سنجهای مانیتور در کابین نصب شده اند که کار ساده دکل را ساده می کند.جرثقیل به ظرفیت سه تن با دستگاه اصلی وصل شده است تا از کار راحت برای اپراتور اطمینان حاصل شود.
اجزای اصلی هیدرولیک همه از مارک های معروف از تامین کنندگان اروپایی و آمریکایی هستند ، کیس انتقال و گیربکس از کارخانه های معروف اروپایی اتخاذ شده است ، بنابراین عملکرد قابل اعتماد دکل تضمین می شود.
دکل FDP-180 HDD به طور عمده برای ساخت و سازهای عمرانی بخصوص برای تخمگذار لوله های زیرزمینی و با ظرفیت کشش 1800KN استفاده می شود.
ریگ مته اصلی |
|
حداکثرنیروی رانش / خوراک را بکشید |
1800KN (404640 پوند) |
سیستم کشش / بازخورد خوراک |
تغییر: 9.5 متر در دقیقه (31.2 فوت در دقیقه) |
شیفت: 21 متر بر دقیقه (68.9 فوت در دقیقه) |
|
تغییر 32 متر در دقیقه (105 فوت در دقیقه) |
|
چرخش رانندگی |
گیربکس ، تنظیم سرعت پایدار |
موتور |
|
تولید |
Weichai Power |
دارای ارزش |
470KW (640HP) |
حالت عملیاتی |
کار سیستم دوگانه قدرت |
کابین اپراتورها |
مجهز به تهویه هوا |
ابعاد و وزن ناخالص |
|
ابعاد (L × W × H) |
14 × 3.15 × 3.15 متر (9.8 3 10.3 47 47.6 فوت) |
وزن ناخالص |
42 T (92610 پوند) |
زاویه دید زاویه دار ماست |
8 درجه 16 درجه |
استاندارد و خدمات محیطی |
تولید گازهای گلخانه ای موتور و استانداردهای اروپایی |
ابزار حفاری |
|
میله حفاری مورد استفاده قرار گیرد |
«5» ، 6 5/8 |
Reaming Shell |
325؛ 530؛ 660؛ 760؛ 900؛ 1100mm (12.8؛ 20.9؛ 26.0؛ 29.9؛ 35.4؛ 43.3 اینچ) |
قلاب |
مرکز نگهدارنده گیره توسط خود |
چنگ زدن / شکستن تانگ |
تنظیم فاصله با شکستن دقیق ، پایدار و قابل اعتماد |
حداکثرگشتاور آرایش |
70 KN · m (51590 lbf · ft) |
حداکثرگشتاور شکست |
140 KN · m (103180 lbf · ft) |
جرثقیل روی دکل |
3 T (6615 lb) Grane بازوی راست |
مست ریگ |
طول مست 14 متری (45.9 فوت) |
پمپ گل هیدرولیک |
رانندگی کامل هیدرولیک ، قابل تنظیم با شیب ثابت. |
نرخ شار |
01500 لیتر در دقیقه (0-396 گالن آمریکا / دقیقه) |
فشار |
010 Mpa (0-1450 psi) |
شاسی |
پیگیری نوع مجمع |
لوازم جانبی |
|
فشار ، سرعت شار ، انقلاب و بیش از ده تاریخ دیگر در شکل ها نشان داده می شوند.این کار برای تجزیه و تحلیل و قضاوت مشکلات و شرایط موجود در فرآیند عملکرد آسان است. |
