جزئیات محصول:
پرداخت:
|
نام محصول: | دکل حفاری سنگ | سختی سنگ: | F = 6-20 |
---|---|---|---|
قابليت پذيري: | 20 درجه | ترخیص کالا از گمرک زمینی: | 430 میلی متر |
جابجایی کمپرسور پیچ: | کامینز 6LTAA8.9-C325 | قطر سوراخ: | 105-125 میلی متر |
سرعت پیاده روی: | 0-2.2 کیلومتر در ساعت | عمق مته اقتصادی: | 18 متر (میله های اتصال خودکار) |
برجسته: | Hydraulic Hard Rock Drilling Machine,High Pressure DTH Drilling Rig,DTH Drilling Rig Machine |

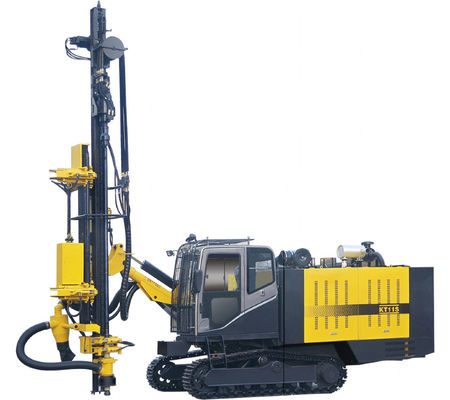

دستگاه دکل حفاری سخت سنگین KT11S با فشار بالا KT11S
دکل حفاری DTH با کارایی بالا دارای سیستم هیدرولیک و سیستم فشرده سازی پیچ فشار بالا است.این دو سیستم یک موتور محرک مشترک دارند.
ساختار این دستگاه حفاری خزنده جمع و جور است و کل دستگاه صرفه جویی در مصرف انرژی است.
امکانات:
شامل مکانیزم اتصال خودکار میله ، اتاق رانندگی با تهویه مطبوع ، سیستم جمع آوری گرد و غبار خشک و غیره.

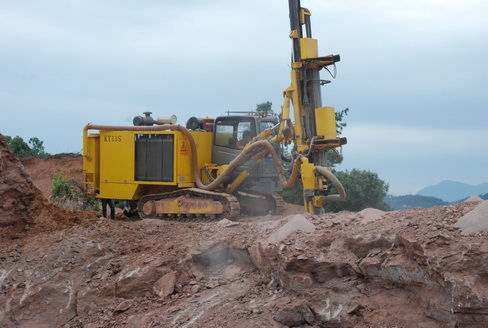

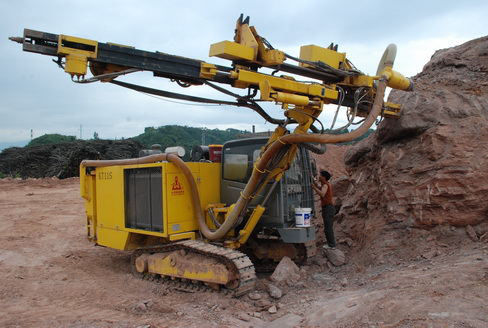

دکل حفاری یکپارچه فشار بالا KT11S ما برای حفاری سنگی و اتصال میله در سوراخ های عمیق در ساخت و بهره برداری از پروژه های مختلف مانند معدن خارج از گودال ، معادن ، راه و راه آهن ، پروژه حفاظت از آب ، ساختمان نیروگاه و غیره مناسب است بر.
مشخصات فنی
نام مدل | KT11S |
سختی سنگ | F = 6-20 |
قطر سوراخ | 105-125 میلی متر |
عمق مته اقتصادی | 18 متر (میله های اتصال خودکار) |
سرعت پیاده روی | 0-2.2 کیلومتر در ساعت |
قابليت پذيري | 20 درجه |
ترخیص کالا از گمرک زمینی | 430 میلی متر |
موتور دیزل | کامینز 6LTAA8.9-C325 |
قدرت موتور | 240KW |
مصرف هوا | 18m³ / min |
فشار خروجی دارای امتیاز | 17bar |
ابعاد کلی (L × W × H) | 8890 × 2580 × 3655 (میلی متر) |
وزن | 14600 کیلوگرم |
سرعت چرخش | 0-63r / min |
گشتاور چرخش | 2800N · m |
حداکثرنیروی محرکه | 32000N |
زاویه بالا رفتن حمل | درست 12 ~ 93 درجه |
زاویه چرخ حمل | 114 درجه |
زاویه چرخش واگن | 36 درجه راست ، 35 درجه سمت چپ |
زاویه چرخش سطح جانبی واگن | درست 12 ~ 93 درجه |
زاویه چرخش بازوی مته | راست 45 درجه ، 5 درجه سمت چپ |
زاویه تراز قاب | تا 10 درجه ، پایین 8 درجه |
طول پیشرانه | 3000 میلی متر |
طول جبران خسارت | 1200 میلی متر |
چکش حفاری | HD45 |
میله مته | φ76 × 3000 میلی متر |
میله حفاری به طور خودکار بارگیری و تخلیه | 5 + 1 |
نوع جمع آوری گرد و غبار | نوع خشک (جریان لایه گرداب هیدرولیک درایو) |
روش اتصال میله حفاری | اتصال خودکار و تخلیه خودکار |
مکانیسم ضد مسدود کردن خودکار | مکانیسم ضد انسداد الکترو هیدرولیک |
روش روانکاری میله مته | روغن کاری خودکار با اسپری کردن گریس |
محافظت از نخ میله مته | مجهز به کانکتور شناور برای محافظت از نخ های میله |
نشانگر زاویه سوراخ | نشانگر زاویه الکترونیکی دو بعدی |
شاخص عمق سوراخ | شاخص عمق سوراخ الکترونیکی |
قطعات را برای دکل حفاری با فشار بالا DTH KT11S ما پیشنهاد کنید
بیت مته: Φ115 میلی متر
چکش مته: HD45
میله مته: Φ76 × 3000 میلی متر
